ZTL 絕緣工器具綜合試驗儀
閱讀次數：5612
一套=主控制+試驗變壓器+若干支架
 |
 |
 |
| 主控制箱等 |
主控制臺 |
智能控制臺 |
 |
 |
 |
| 試驗變壓器 |

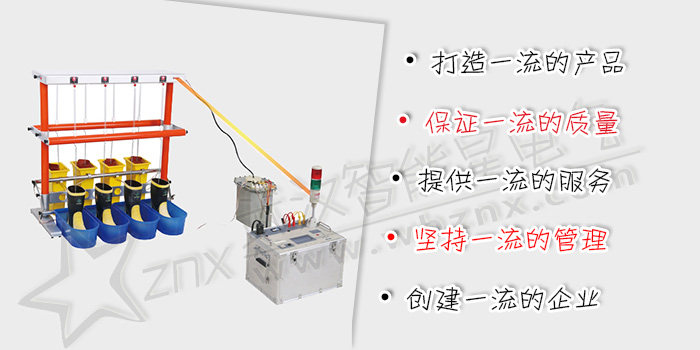

ZTL-Y1 絕緣靴手套試驗支架 |
ZTL-Y1L 絕緣靴手套試驗支架 帶表頭顯示 |
 |
 |
 |
| ZTL-YW 循環注水絕緣靴手套支架 |
ZTL-Y3 絕緣桿耐壓支架 |
ZTL-YG 遙控絕緣桿支架 |
 |
 |
 |
| ZTL-YDA 遙控驗電器測試支架 100KV |
ZTL-YDB 遙控驗電器測試支架 250KV |
ZTL-YF 絕緣服測試臺 |
 |
 |
 |
| ZTL-YS 絕緣繩支架 |
ZTL-YZ 鋼珠加注箱 |
ZTL-YGA 整體遙控電動絕緣桿測試支架 |
DL408《電業安全工作規程》
絕緣靴和絕緣手套是電力系統操作和檢修必備的安全防護用具，DL408《電業安全工作規程》規定了絕緣靴及絕緣手套等常用安全工器具的試驗方法和周期。絕緣靴及絕緣手套耐壓試驗，周期為半年，試驗過程中不允許擊穿，同時絕緣靴泄漏電流不大于限定值。
儀器采用多路高壓泄流測量專利技術和紅外數據通訊技術，實現了安全測量高壓泄漏電流的目的。通過本技術的應用，測試儀與高壓系統完全隔離，不僅可以精確測量多路高壓泄漏電流，而且確保了試驗人員的人身安全。
為了提高工作效率，一次可以同時進行8只試品的試驗，為避免重復試驗，采用高壓分?jǐn)鄬＠夹g(shù)，試驗過程中可以將擊穿的試品脫離高壓試驗系統，沒有擊穿的試品繼續試驗直到完成試驗。
為了滿足標準要求，降低勞動強度，公司開發了帶刻度的遙控電動絕緣桿測試支架。絕緣桿支架可以通過無線遙控器或設備上的按鍵，電動調節電極距離，同時具有刻度標尺，量化分段長度。電極采用組合導電泡綿，可以達到包圍被試絕緣桿的效果。
為了準確測量驗電器的啟動電壓，必須建立一個均勻電場。根據電力行業標準DL740《電容型驗電器》設計開發了遙控電動驗電器測試支架。
帶電檢測和帶電檢修是電力系統近年來重點推行的發展方向，10~35kV系統帶電作業采用絕緣隔避方式進行，所采用的安全防護器具主要有絕緣衣、絕緣褲、絕緣披肩、絕緣套袖等個人穿戴絕緣防護用品以及絕緣毯、遮蔽罩等絕緣隔離用品。這些防護用品是否有效直接威脅到操作人員的生命安全保障，因此對安全防護器具的檢測顯得尤為重要。我公司研發的絕緣服測試臺可以有效進行絕緣服的檢測，適用于電科院、電力系統帶電作業班等單位使用。
試驗工器具成套試驗設備以ZTL
絕緣工器具綜合試驗儀為核心，配備ZTL Y1絕緣靴手套耐壓臺、ZTL Y2交流升壓器、ZTL YG無線遙控電動絕緣桿支架、ZTL YD無線遙控驗電器支架、ZTL YF絕緣服及絕緣毯測試臺等設備。
2.1主要功能
2.1.1同時進行8只絕緣靴或絕緣手套的試驗，分別測量泄漏電流。
2.1.2采用大屏幕液晶全漢字顯示，顯示信息量大，一屏同時顯示8路高壓泄漏電流、試驗電壓、電流、計時時間等參數。
2.1.3可測量試驗電壓、試驗變壓器一次電流等參數。
2.1.4采用紅外通訊專利技術，使操作臺與高壓系統徹底隔離，確保試驗人員安全。
2.1.5全自動進行耐壓試驗。試驗開始后，儀器自動合閘以國標要求升壓速度自動升壓，升至預定電壓開始計時并保持試驗電壓，時間到自動降壓至零并斷電，同時顯示各試品泄漏電流并自動保存試驗結果。
2.1.6具有專用接地容器，便于操作。
2.1.7每路試品均具備高壓分?jǐn)鄼C(jī)構，當任意一路擊穿時，該路試品將自動脫離高壓，不影響試驗的進行。
2.1.8具有過壓、過流保護功能。
2.1.9具有高壓危險警示燈顯示。
2.1.10可保存60組試驗數據及結果，隨時查閱。
2.1.11實時日歷時鐘功能。
2.1.12具有無線遙控電動絕緣桿試驗支架，可以進行35kV絕緣桿整體耐壓試驗，及220kV絕緣桿分段試驗。電極采用組合槽型導電泡綿，可以完全達到環抱接觸效果。自鎖開合結構便于裝卸試品提高工作效率。
2.1.13具有無線遙控電動驗電器試驗支架，A型試驗支架可以進行35kV及以下驗電器起動電壓檢測及耐壓試驗，B型試驗支架可以進行66~220kV驗電器起動電壓檢測及耐壓試驗。
2.1.14配備絕緣服及絕緣毯測試支架，可進行50kV絕緣服和50kV絕緣毯耐壓試驗。
額定輸出電壓：50kV（絕緣靴、絕緣手套、驗電器試驗）
額定容量： 5kVA
輸出電壓量程：50.0 kV（250V）
電壓測量誤差：＜±（0.2%U+0.02%Umax）,
其中U為示值，Umax為量程上限值
輸入電流量程：25.0A
電流測量誤差：＜±（0.2%I+0.02%Imax）,
其中I為示值，Imax為量程上限值
泄漏電流量程：25.0mA
泄漏電流測量誤差：±（0.5%I+2個字）,
其中I為示值
泄漏電流分辨率：0.1 mA
數顯計時： 10~990 S
