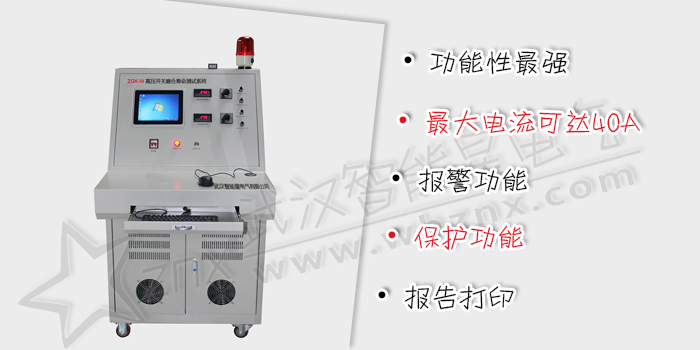

ZGK-III 高壓開關磨合壽命測試系統
閱讀次數：4485
DL/T 846.3-2004 《高電壓測試設備通用技術條件 第3部分:高壓開關綜合測試儀》
ZGK-II高壓開關磨合壽命測試系統針對各類高壓斷路器的磨合壽命測試而設計。系統采用工控機控制，最多可同時控制六臺各類型任意電壓的高壓斷路器（AC110,AC220，DC24V，DC48V，DC110V，DC220V）的磨合測試(六路完全獨立)，并以計算機為基礎進行參數設定、時序控制。參數設定直觀，時序控制簡便，使工作效率和可靠性得到極大提升，而且克服了以往使用時間繼電器進行磨合的控制能力較差，易使分、合閘線圈燒毀的缺點，有效的保護了斷路器的完好性。
ZGK-II高壓開關磨合壽命測試系統操作簡單，是斷路器生產廠家和電力物資驗收檢測單位對斷路器磨合壽命檢測的利器。
注意：ZGK-II 高壓開關磨合壽命測試系統磨合工位的多少，由客戶與供應商協商確定，工位多少對應的產品價格會有不同。本說明書是針對1-6工位斷路器同時操作所編寫，如有不明白之處，可咨詢相關供應商溝通確認。
- 操作功能：本磨合裝置可完成各類型交直流斷路器，負荷開關，永磁開關等斷路器的磨合壽命測試，是目前市場上功能性最強的磨合裝置。本磨合裝置采用工業電腦架構，獨特的計算機多線程分時控制系統來控制斷路器的工作，可以按預設的參數進行單分、單合、合分、分合、分合分等重合閘操作，壽命試驗。
-
- 操作電源：操作電源采用自行設計的大功率直流高精度操作電源，電源電壓穩定，不會發生帶線圈負載后電壓跌落的情況，瞬時最大電流可達40A。此電源非市場上調壓器加硅整流型直流電源可比擬的。
-
- 報警功能：當正在磨合的六臺斷路器中有一臺或幾臺出現拒分、拒合、誤分、誤合等故障時，磨合臺上位機軟件報錯，并聲光報警，同時設備切斷電源停止該工位斷路器操作。且不影響其他工位的正常工作。
-
- 保護功能：當發出合(分)命令后，經過適當延時（延時時間客戶可以自行設置），自動切斷合(分)閘電源，防止因斷路器拒動或者輔助開關轉換不到位而導致合(分)線圈長期帶電。 另外獨特的防反壓技術，可以確保設備長期高效運行。
-
- 斷口狀態：每工位磨合壽命測試單元，均具有三個斷口合閘、分閘狀態指示。客戶對當前運行狀態實時監控，一目了然。
-
- 斷口狀態：磨合過程中的每相斷口時間，三相同期數據都能否自動保存顯示，精控斷路器磨合過程的參數變化。
-
- 磨合類型：客戶可編輯預設磨合類型和設置參數，系統自動保存記憶，下次直接調用，不需再次設定任何參數。
-
- 報告打印：磨合設定次數完成后，軟件有信息提示，并停止操作命令，切斷電源。并可自行保存數據，并可連接打印機，打印標準磨合報告格式（也可按要求定制報表格式）。
2.1、使用環境
輸入電源 220V±10% 50Hz±10% 大氣壓力 86～106kPa
溫 度 -10～40℃ 濕 度 ≤80%RH
2.2、安全性能
絕緣電阻 ＞2MΩ
介電強度 電源對機殼工頻1.5kV耐壓1分鐘，無閃絡與飛弧。
2.3 基本參數
◆操作電源：可調直流DC5-270V ，分辨率0.1V，精度 ≤0.1％rdg±0.5V
可調交流AC0-AC250V 分辨率0.1V，精度 ≤0.1％rdg±0.5V
直流DC24V/DC48V，瞬時最大電流：≤40A
直流DC110V/DC220V，瞬時最大電流：≤30A
交流AC110V/220V,瞬時最大電流：≤30A（可定制大功率）
◆儲能電源：可調直流DC5-270V ，分辨率0.1V，精度 ≤0.1％rdg±0.5V
可調交流AC0-AC250V 分辨率0.1V，精度 ≤0.1％rdg±0.5V
直流DC24V/DC48V,額定電流：≤30A
直流DC110V/DC220V，額定電流：≤15A
交流AC110V/220V, 額定電流：≤15A（可定制大功率）
◆斷口時間：磨合過程中的ABC三相斷口時間測量，同期測量。分辨率0.1ms，
精度 ≤0.1％rdg±1ms
◆整定時間：分合閘整定時間：1-60000ms, 分辨率 1ms，精度 ≤0.1％rdg±1ms
儲能整定時間：1-60000ms，分辨率 1ms，精度 ≤0.1％rdg±1ms
◆磨合次數：每個磨合單元的磨合壽命測試次數設置范圍：1-10萬次
2.4尺寸重量：1000mm*900mm*1400mm(單工位) 80kg
