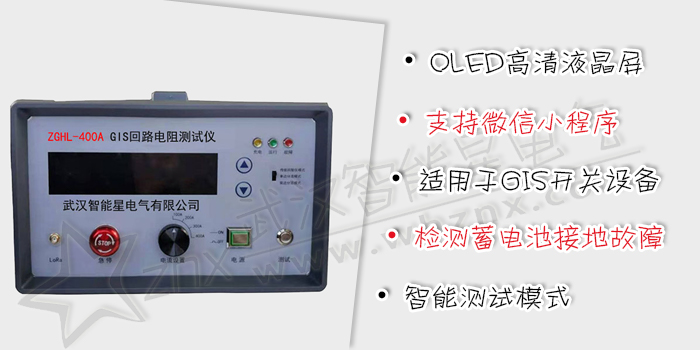

ZGHL-400A GIS回路電阻測試儀共包含兩種測試模式，即傳統回阻儀模式和智能測試模式，其中智能測試模式又分為單邊分流模式和雙邊分流模式。傳統回阻儀模式需要拆解被測開關兩側接地排的其中一側，以避免地網分流的影響。智能測試模式在傳統回阻儀模式的基礎上，通過增加一路或兩路電流傳感器可以準確獲得被測回路的實際電流，再根據歐姆定律可以精確檢測開關或刀閘設備的回路電阻，不需要拆解接地排亦可以準確測出回路電阻，測試過程簡單高效。
1) 集成“傳統回阻儀模式”、“單邊分流模式”和“雙邊分流模式”，滿足不同應用需求；
2) “智能測試模式”無需拆解接地排，省時省力，大大縮減現場工作量，同時消除了“假接地”問題帶來的人身和設備安全隱患；
3) “智能測試模式”在不拆解接地排的條件下依然可以精確測量開關回路電阻；
4) 主機電源采用恒流限壓模式，輸出電流可以分檔調節，最大輸出電流可達400A，最高電壓可達12V，確保地網分流后流過被測設備電流達到測試標準要求；
5) 無線電流鉗采用鉗式開口設計，適用于狹窄空間，同時采用無線方式進行數據傳輸，減少現場接線，高效安全；
6) 采用自發光OLED高清液晶屏，無視覺死角和背光問題，滿足戶外強光應用場合；
7) 支持微信小程序和語音播報功能；
適用于GIS和敞開式開關設備。
|
測試性能指標
|
|
|
測量范圍
|
0~10mΩ
|
|
測量精度
|
傳統回阻儀模式：±(示值×0.5% +0.1μΩ)
單邊或雙邊分流模式：±(示值×1% +0.5μΩ)
|
|
分辨率
|
0.1μΩ
|
|
測試時間
|
不超過10秒
|
|
測量次數
|
≥200次(5V/100A放電功率，滿電量起)，支持邊充電邊測試
|
|
存儲深度
|
999次歷史數據
|
|
主機參數
|
|
|
額定功率
|
4.8kW(Pmax)
|
|
輸出電壓
|
12V(Udcmax)
|
|
輸出電流
|
DC 100A/200A/300A/400A 可調
|
|
供電方式
|
內置鋰電池供電，支持快充模式
|
|
人機交互
|
自發光OLED液晶屏，支持?jǐn)?shù)據語音播報功能
|
|
數據處理
|
支持BLE4.0協議藍牙傳輸，適配微信小程序
|
|
通訊方式
|
與無線電流鉗通過LoRa連接
|
|
保護功能
|
過流/過壓/過熱/電池過充/電池過放保護
|
|
外形尺寸
|
258mm(寬)×165mm(高)×380mm(深)
|
|
重量
|
9kg
|
|
充電器參數
|
|
|
輸入電壓
|
AC220V
|
|
充電模式
|
三段式充電法，恒流-恒壓-浮充
|
|
輸出電流
|
10A
|
|
輸出電壓
|
12.6V
|
|
LED標識
|
紅燈正在充電，綠燈充電完成
|
|
保護功能
|
短路/過流/過壓/過熱/反接保護
|
|
外形尺寸
|
170mm×90mm×50mm
|
|
重量
|
0.95kg
|
|
無線電流鉗參數
|
|
|
測量方式
|
鉗形霍爾，非接觸測量
|
|
測量范圍
|
DC 0~400A
|
|
測量精度
|
±(示值×1% +0.1A)
|
|
分辨率
|
DC 0.1A
|
|
顯示方式
|
液晶，尺寸為32mm×15mm
|
|
LED標識
|
電源、充電、充滿、低電量
|
|
供電方式
|
內置鋰電池供電
|
|
電源適配器
|
5V/1A
|
|
充電器接口
|
Type C
|
|
鉗口尺寸
|
Φ68mm
|
|
外形尺寸
|
215mm×65mm×34mm
|
|
重量
|
0.5kg
|
|
附件
|
|
|
功率線
|
紅黑共兩根，導線截面積25mm2，長度15m
|
|
測試線
|
紅黑共兩根，導線截面積2mm2，長度15m
|
|
接地線
|
專用接地導線，長度5m
|
|
天線
|
專用無線天線1根
|
|
USB充電器
|
5V/1A
|
|
USB充電線
|
長度1m
|
|
機箱尺寸參數
|
|
|
主機機箱
|
460mm(長)×360mm(寬)×190mm(高)
|
|
線箱
|
460mm(長)×360mm(寬)×190mm(高)
|
